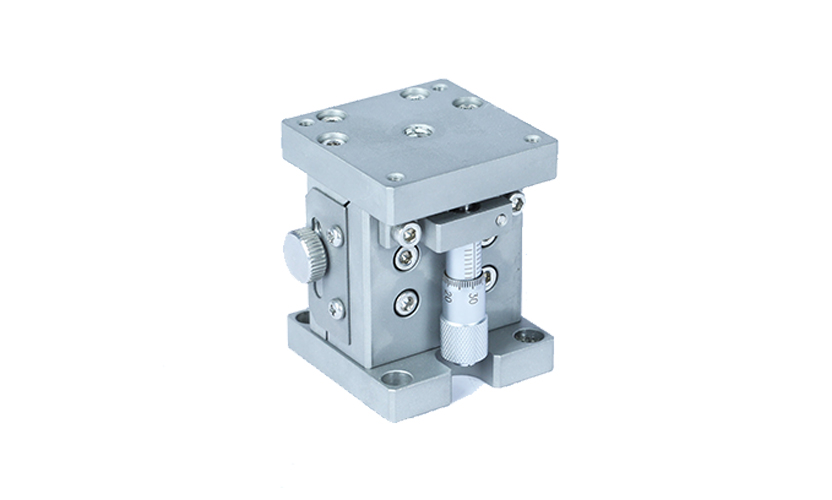

SKV 系列是采用直頂式結構的高精密手動升降滑臺。該系列產品采 用分厘卡驅動，使用直線滑塊導軌導向，保證臺面升降時具有很好的運動 精度。臺面多種標準孔位的安裝孔適合不同需要， 下方標準固定孔方便將 其與其他滑臺連接，組成多維移動臺。
產品特點：
•采用分厘卡驅動，靈敏度高
•采用直線滑塊導軌，運行平穩

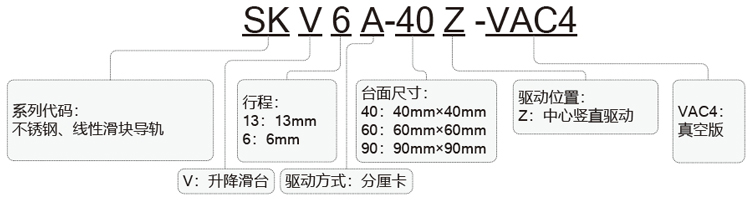

命名規則：
選型表
|
型號
|
SKV6A-40Z-VAC4
|
SKV13A-60Z-VAC4
|
SKV13A-65Z-VAC4
|
|
臺面尺寸
|
40×40
|
60×60
|
65×65
|
|
行程
|
6
|
13
|
13
|
|
高度
|
51-57
|
66.5-79.5
|
66.5-79.5
|
|
導軌
|
線性滑塊導軌
|
|
升降結構
|
直頂式
|
|
驅動方式
|
分厘卡
|
|
驅動位置
|
豎直中央
|
|
主體材料及表面處理
|
304不銹鋼,無
|
|
自重（Kg）
|
0.43
|
1.12
|
1.18
|
|
靈敏度(μm）
|
≤2
|
≤2
|
≤2
|
|
分厘卡最小讀數（mm）
|
0.01
|
0.01
|
0.01
|
|
分厘卡旋轉一周升降高度（ mm）
|
0.5
|
0.5
|
0.5
|
|
中心耐負載（Kg）
|
≤2
|
≤3
|
≤3
|
|
靜態平行度(μm）
|
≤100
|
≤100
|
≤100
|

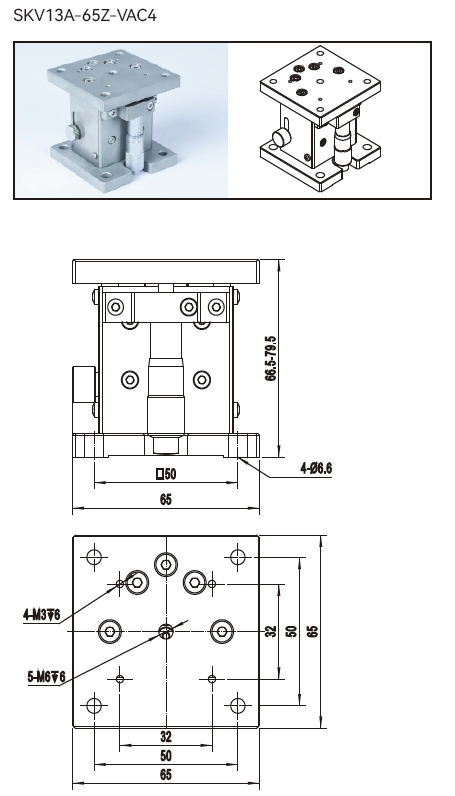

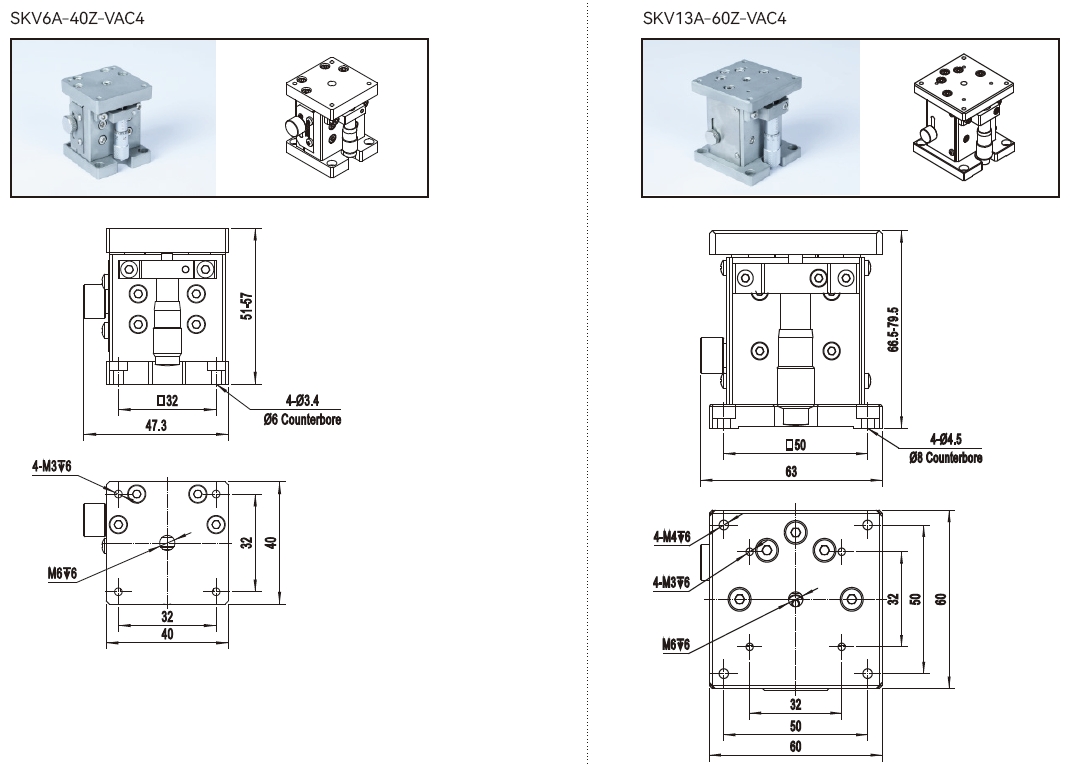

尺寸圖
